Les panneaux isolants
  Le panneau isolant permet de diminuer les échanges de chaleur et de fraîcheur entre l'intérieur et l'extérieur de votre maison, et ainsi diminuer les besoins de chauffage et en climatisation. Les panneaux isolants emprisonnent la chaleur à l'intérieur en hiver et garde la fraîcheur en été.

Cependant, il faut faire attention aux caractéristiques des panneaux isolants lorsqu'ils sont posés sur l'ossature murale sous le parement extérieur. Par exemple, des panneaux de polystyrène extrudé haute densité et les panneaux de polyisocyanurate, comme le AP John manville, le Energy shield et le Enerfoil de IKO, ils ont d'excellentes propriétés d'isolation, mais ils sont également pare-vapeur. Ainsi, ils sont très peu perméables au passage de la vapeur d'eau vers l'extérieur du mur (PVE).
  Perméance à la vapeur (PVE) du revêtement
60 (ng/Pa s-m) métriques = 1 perms impérial.
Un matériel < 60 (ng/Pa s-m) métriques = le matériel est considéré comme un pare-vapeur (Risques).
Ex: Une feuille de polyéthylène de 0,006 po = 3,5 ng/Pa s-m
  Pour ajouter un matériau isolant à faible perméance à la vapeur d'eau sur un mur extérieur, il est fortement conseillé d'avoir un excellent pare-vapeur du côté intérieur chaud de l'ossature murale et il faut contrôler deux autres choses:

1. La température dans la cavité du mur doit demeurer chaude pour qu'il soit impossible d'atteindre le point de rosé et dans ces conditions la condensation sera impossible. C'est-à-dire que la vapeur d'eau ne se transformera pas en gouttelette d'eau.
2. Le système d'étanchéité à l'air doit être performant, c'est-à-dire que le mur doit minimiser les entrées d'air.

Mais comment savoir que la température dans la cavité du mur restera plus chaude que le point de rosé pour qu'il n'y est pas de condensation entre le panneau isolant et la laine isolante. Un calcul établit que la résistance thermique extérieure et intérieure est proportionnelle aux degrés-jours. Les degrés-jours mesurent la différence entre la température moyenne d'un jour donné par rapport à une température de référence et expriment les besoins en chauffage. Ce qui veut dire que plus la moyenne des degrés-jours est froide en extérieur, plus il faudra isoler l'extérieur pour contrôler la température dans la cavité murale et ainsi contrôler l'accumulation d'humidité.

Nous aurons besoin des deux tableaux suivants selon les différentes villes pour faire le calcul des besoins en RSI pour le choix d'un panneau isolant rigide du côté extérieur de la charpente.


Degrés-jours
Celsius-jours

Rapport minimal entre la résistance thermique totale du côté extérieur et la résistance totale du côté intérieur de la face interne du matériel

- de 4999 0,20
5000 à 5999 0,30
6000 à 6999 0,35
7000 à 7999 0,40
8000 à 8999 0,50
9000 à 9999 0,55
10 000 à 10 999 0,60
11 000 à 11 999 0,65
+ de 12 000 0,75

Ville Degrés-jours
Montréal 4500 zone B
Québec 5200 zone B
Sherbrooke 5151 zone B
Bagotville 5793 zone C
Sept-îles 6277 zone C
Val-d'or 6213 zone C
Shefferville 8476 zone D
Kuujuaq 8644 zone D
Nitchequon 8105 zone D
Ottawa 4600 zone B
Moncton 4800 zone B
  Méthode de calcul

Pour faire le calcul des besoins en RSI pour le choix d'un panneau isolant rigide du côté extérieur de le charpente nous avons besoin de quelques informations.

Montréal à besoin de 4500 degrés-jours, donc exige un rapport de RSI minimum de 0,20, pour un mur standard construit en 2" x 6" avec une laine isolante et un parement en vinyle.

Résistance thermique côté intérieur Résistance thermique côté extérieur
Isolant: 4,31 RSI Panneau isolant: ??? RSI
Gypse: 0,08 RSI Revêtement vinyle: 0,12 RSI
Espace d'air: 0,12 RSI Espace d'air: 0,03 RSI
Total : 4,51 RSI Total: 0,15 RSI
  calcul isolant extérieur
  Comment savoir que le système d'étanchéité à l'air est performant.

Perméance à la vapeur d'eau (ng/Pa s-m) métrique Taux maximal de perméance à l'air
(L/s-m) à 75 Pascals
15 « PVE « 60 0,05
60 « PVE « 170 0,10
170 « PVE « 800 0,15
> 800 0,20
  Faible perméance à l'air = maximal de 0,02 l/(s-m) à 75 Pascals de pression.
Les panneaux servant de pare-air doivent avoir un taux de fuites d'air inférieur ou égal à 0,02 l/(s-m)
La plupart des bons matériaux ont un taux maximal de perméance à l'air de dessous de 0,02 l/(s-m)
  Il y a principalement quatre sortes de panneaux isolants:

Les panneaux de polystyrène expansé
Les panneaux de polystyrène extrudé
Les panneaux en polyuréthane ou polyisocyanurate
Les panneaux de carton fibre haute performance
  types panneaux isolants

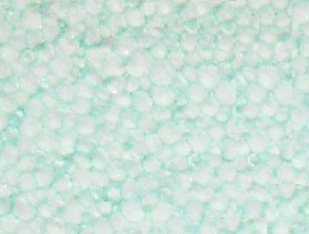

Les panneaux de polystyrène expansé

Il est sous forme de petite granule liée entre elles, offert en deux densités. Les panneaux à haute densité peuvent être utilisés à l'intérieur et à l'extérieur dans les endroits secs.

Densité:

Faible: R-3,7 par pouce

Haute: R-4,0 par pouce

Les plus:

Bonne capacité isolation

Perméable

Résistance mécanique élevée

Économique

Les moins:

Isolant acoustique médiocre

Mode de fabrication polluant

thermolite
Thermolite, type II 16 PSI
Panneau de polystyrène expansé. Son bas prix, sa polyvalence et son rapport valeur R/prix font du Thermolite un isolant exceptionnel dont la valeur isolante est permanente.
Disponible en format de:
2' ou 4' x 8' x 1 3/16" R-5
2' ou 4' x 8' x 1 ¾" R-7.5
2' ou 4' x 8' x 2 3/8" R-10
Perméance à la vapeur: 200 perms métriques (3,5 perms impérial)
Taux maximal de perméance à l'air: 0,1187 l/(s-m)

Legerfoil, type I 10 PSI
Panneau de polystyrène expansé, isolant recouvert d'un pare-vapeur d'aluminium réfléchissant. Ce produit offre la protection d'une barrière de vapeur d'humidité en plus d'ajouter un effet réfléchissant à la valeur thermique déjà existante de l'isolant. Les joints doivent être aboutés et scellés avec un ruban pare-vapeur. l'installation de lattes créant l'espace d'air est nécessaire à la réflexion.
Disponible en format de:
4' x 8' x 2" R-11 avec l'installation de lattes 1" x 3"
4' x 8' x 3" R-15,5 avec l'installation de lattes 1" x 3"
Panneaux isolation
Un mur de fondation isolé de l'intérieur avec des panneaux isolants Legerfoil.
lergerclad
Legerclad, type II 16 PSI
Panneau de polystyrène expansé, isolant recouvert d'une membrane pare-air TYPAR. Vous offre la protection d'un pare-air, prévenant ainsi l'infiltration d'air tout en permettant à l'humidité contenue dans les murs de s'échapper.
Disponible en format de:
4' x 8' ou 9' x 1" R-4,66
4' x 8' ou 9' x 1 ½" R-6,7
4' x 8' ou 9' x 2" R-8,6
Perméance à la vapeur: 60 perms métriques (1 perms impérial)
Taux maximal de perméance à l'air: 0,0032 l/(s-m)
Panneaux isolation
Isolofoam HD, type II
Panneau de polystyrène expansé, isolation de murs intérieurs et extérieurs, au-dessus et en dessous du niveau du sol.
Disponible en format de:
2' ou 4' x 8' x 1 3/16"  R-5
2' ou 4' x 8' x 1 3/4"  R-7,5
2' ou 4' x 8' x 2 3/8"   R-10
2' ou 4' x 8' x 3 1/2" R-15
Perméance à la vapeur: 200 perms métriques (3,5 perms impérial)
Taux maximal de perméance à l'air: 0,1187 l/(s-m)
Panneaux isolation
Isofoil, 10 PSI
Isolant de polystyrène expansé avec membrane pare-vapeur réfléchissante intégrée. Convient aux endroits à humidité élevée. Les joints doivent être aboutés et scellés avec un ruban pare-vapeur. L'installation de lattes créant l'espace d'air est nécessaire à la réflexion.
Disponible en format de:
4' x 8' x 2" R-11 avec l'installation de lattes 1" x 3"
Résistance à la vapeur: 12,7 perms métriques (0,22 perms impérial)
Panneaux isolation
Un mur de fondation isolé de l'intérieur avec des panneaux isolants Isofoil.
isoclad
Isoclad, type II 16 PSI
Isolant de polystyrène expansé avec une membrane pare-air intégrée. Isolant pour les murs extérieurs, élimine les infiltrations d'air, mais permet à l'humidité contenue dans les murs de s'évaporer.
Disponible en format de:
4' x 8' ou 9' x 3/4" R-3,5
4' x 8' ou 9' x 1" R-4,66
4' x 8' ou 9' x 1 1/2"  R-6,7
4' x 8' ou 9' x 1 3/4"  R-7,5
4' x 8' ou 9' x 2" R-8,6
4' x 8' ou 9' x 2 1/2"  R-10,6
Perméance à la vapeur: 100 perms métriques (1,74 perms impérial)
Taux maximal de perméance à l'air: 0,0084 l/(s-m)
Panneaux isolation
Un mur isolé de l'extérieur avec des panneaux isolants Isoclad.
Les panneaux de polystyrène extrudé

Le panneau est constitué de fines alvéoles contenant un mélange d'air et de gaz réfrigérants (fluorocarbures). Il est de meilleures qualités que les panneaux de polystyrène expansé, il est utilisé en isolation pour les fondations intérieures et extérieures ainsi que pour l'ossature murale. Il peut servir de pare-air et à une certaine épaisseur il peut servir de pare-vapeur.

Densité:

Faible: R-3,7 par pouce

Haute: R-5,0 par pouce

Les plus:

Meilleur capacité d'isolation que le polystyrène expansé

Meilleur résistance à la compression et à l'humidité que le polystyrène expansé

Résistance mécanique élevée

Les moins:

Isolant acoustique médiocre

Plus chère que le polystyrène expansé

Mode de fabrication polluant

Supporte mal les grosses chaleurs

Panneaux isolation
Celfort 200, type III 20 PSI
Isolant rigide de polystyrène extrudé. Utiliser l'isolant thermique sur les surfaces extérieures d'une ossature de bois appliqué directement sur l'ossature ou sur le revêtement intermédiaire.
Disponible en format de:
2' x 8' x 1 "  R-5
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
Perméance à la vapeur: 45 perms métriques (0,85 perms impérial)

Celfort 200 cel-lok, type III 20 PSI
Isolant rigide de polystyrène extrudé. Le panneau rigide est composé de rainures qui peuvent être posées directement sur les murs de sous-sol.
Disponible en format de:
2' x 8' x 1 "  R-5
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
Perméance à la vapeur: 45 perms métriques (0,85 perms impérial)
Panneaux isolation
Foamular 200 codebord, type III 20 PSI
Isolant rigide de polystyrène extrudé. Utiliser l'isolant thermique sur les surfaces extérieures d'une ossature de bois appliqué directement sur l'ossature ou sur le revêtement intermédiaire.
Disponible en format de:
4' x 8' ou 9' x 1 1/2"  R-7,5
4' x 8' ou 9' x 2"   R-10
Perméance à la vapeur: 45 perms métriques (0,85 perms impérial)
Panneaux isolation
Un mur intérieur isolé au foamular 200.
celfort-300
Celfort 300, type IV 30 PSI
Isolant rigide de polystyrène extrudé. Utiliser l'isolant thermique sur la face extérieure des murs de fondation en béton ou sous la dalle de béton sur sol.
Disponible en format de:
2' x 8' x 1"  R-5
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
2' x 8' x 2 1/2"  R-12,5
2' x 8' x 3"  R-15
2' x 8' x 4"  R-20
Perméance à la vapeur: 45 perms métriques (0,76 perms impérial)
thermapink-200
Foamular thermapink, type III 20 PSI
Isolant rigide de polystyrène extrudé. Utilisez l'isolant thermique pour la toiture, il est pratiquement imperméable à l'humidité.
Disponible en format de:
2' x 8' x 1"  R-5
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
2' x 8' x 3"  R-15
2' x 8' x 4"  R-20
Perméance à la vapeur: 66 perms métriques (1,1 perms impérial)
deckmate
Cavitymate Ultra, type III 25 PSI
Isolant rigide de polystyrène extrudé. Conçu spécifiquement pour les environnements humides de murs à cavité.
Disponible en format de:
16" x 8' x 1 3/16"  R-12
16" ou 2' x 8' x 3"  R-16,5
16" x 8' x 3 9/16"   R-20
Perméance à la vapeur: 90 perms métriques (1,5 perms impérial)
Panneaux isolation
Wallmate, type II 20 PSI
Isolant rigide de polystyrène extrudé. Il est rainuré et est spécifiquement conçu pour l'isolation des murs intérieurs du sous-sol, dans les creux humides, vide sanitaire, les panneaux n'absorbent pratiquement aucune humidité.
Disponible en format de:
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
Perméance à la vapeur: 90 perms métriques (1,5 perms impérial)
Panneaux isolation
Cladmate XL, type II 20 PSI
Isolant rigide de polystyrène extrudé. Il réduit les fuites thermiques à travers la charpente. Isolation pour le revêtement extérieur.
Disponible en format de:
2' x 8' x 3/4"  R-3,75
2' ou 4' x 8' x 1"  R-5
2' ou 4' x 8' x 1 1/2"  R-7,5
2' ou 4' x 8' x 2"   R-10
2' x 8' x 2 1/2"  R-12,5
2' x 8' x 3"  R-15
2' x 8' x 4"  R-20
Perméance à la vapeur: 90 perms métriques (1,5 perms impérial)
Panneaux isolation
L'isolation intérieure d'un garage avec des panneaux isolants cladmate. Étendre du goudron sur le reste de la fondation.
Panneaux isolation
Styrofoam SM, type IV 30 PSI
Isolant rigide de polystyrène extrudé. À usages multiples, pour la fondation et sous la dalle de béton, il convient à un grand nombre d'applications, en particulier aux fondations extérieures au-dessous du niveau du sol. Isolant pour la toiture et isolant intérieur pour les toits cathédrale.
Disponible en format de:
2' x 8' x 1"  R-5
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
2' x 8' x 2 1/2"  R-12,5
2' x 8' x 3"  R-15
2' x 8' x 4"  R-20
Perméance à la vapeur: 50 perms métriques (0,83 perms impérial)
dekmate
Deckmate, type II 20 PSI
Isolant rigide de polystyrène extrudé. Il est conçu pour fournir une résistance à la compression plus élevée et un support additionnel dans les applications de toits conventionnels à faible pente.
Disponible en format de:
2' x 8' x 1"  R-5
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
2' x 8' x 2 1/2"  R-12,5
2' x 8' x 3"  R-15
2' x 8' x 4"  R-20
Perméance à la vapeur: 90 perms métriques (1,5 perms impérial)
styropan
Styropan, type III 20 PSI
Isolant rigide de polystyrène extrudé. L'isolation des murs intérieurs et extérieurs.
Disponible en format de:
2' x 8' x 1"  R-5
2' x 8' x 1 1/2"  R-7,5
2' x 8' x 2"   R-10
2' x 8' x 3"  R-15
Perméance à la vapeur: 86 perms métriques (1,5 perms impérial)
perimate
Perimate, type IV 30 PSI
Isolant rigide de polystyrène extrudé. Panneau pour isolation verticale extérieure des murs enterrés. Les rainures verticales permettent à l'eau de s'écouler jusqu'au drain français à la semelle de fondation.
Disponible en format de:
2' x 8' x 2"   R-10
Perméance à la vapeur: 60 perms métriques (1,05 perms impérial)
Les panneaux de polyuréthane ou de polyisocyanurate

Le panneau est constitué de fines alvéoles contenant seulement des gaz réfrigérants (fluorocarbures). Ne doivent pas être exposé au soleil et à l'eau pour une période prolongée. Il est de meilleures qualités que les panneaux de polystyrène extrudé, il est utilisé en isolation à l'intérieur et à l'extérieur dans les endroits restreints. Il peut servir de pare-air et il peut servir de pare-vapeur.

Densité:

R-5,8 à 7,2 par pouce

Les plus:

Meilleur capacité d'isolation que le polystyrène extrudé

Coût assez faible pour la valeur d'isolation par pouce

Résistance mécanique élevée

Bonne résistance à l'humidité

Les moins:

Isolant acoustique médiocre

Mode de fabrication polluant

Non recyclable

atlasenergyshield
Energy shield de ATLAS
Isolant rigide de polyisocyanurate. Ce sont les panneaux isolants offrant le meilleur rendement énergétique sur le marché. Selon l'épaisseur choisie, ils offrent un coefficient thermique ("R") allant de 3.3 à 19.0
Disponible en format de:
4' x 8' ou 9' x 1/2"  R-3,3
4' x 8' ou 9' x 3/4"  R-5
4' x 8' ou 9' x 1"  R-6,5
4' x 8' ou 9' x 1 1/2"  R-9,6
4' x 8' ou 9' x 2"   R-12,8
4' x 8' ou 9' x 2 1/2"  R-16
4' x 8' ou 9' x 3"  R-19
4' x 8' ou 9' x 3 1/2"  R-22
Perméance à la vapeur: 57,5 perms métriques (0,96 perms impérial)
Panneaux isolation
AP John Manville
Isolant rigide de polyisocyanurate. Selon l'épaisseur choisie, ils offrent un coefficient thermique ("R") allant de 3 à 21
Disponible en format de:
4' x 8' ou 9' x 1/2"  R-3
4' x 8' ou 9' x 3/4"  R-5
4' x 8' ou 9' x 1"  R-6
4' x 8' ou 9' x 1 1/2"  R-9
4' x 8' ou 9' x 2"   R-12
4' x 8' ou 9' x 2 1/2"  R-15
4' x 8' ou 9' x 3"  R-18
4' x 8' ou 9' x 3 1/2"  R-21
Perméance à la vapeur: 1,5 perms métriques (0,03 perms impérial)
ikoenerfoil Enerfoil de IKO
Isolant rigide de polyisocyanurate. Il est un panneau isolant rigide fait de mousse de polyisocyanurate dont chaque face est couverte d'une feuille métallique
Disponible en format de:
4' x 8' x 1/2"  R-3,1
4' x 8' ou 9' x 3/4"  R-4,5
4' x 8' ou 9' x 1"  R-6,2
4' x 8' x 1 1/2"  R-9,3
4' x 8' x 2"   R-12,4
4' x 8' x 3"  R-18,6
4' x 8' x 3 1/2"  R-21,7
Perméance à la vapeur: 15 perms métriques (0,25 perms impérial)
thermax
Thermax de DOW
Isolant rigide de polyisocyanurate. Un produit d'isolation offrant une excellente valeur R.
Disponible en format de:
4' x 8' ou 10' x 1/2"  R-3,3
4' x 8' ou 10' x 3/4"  R-5
4' x 8' ou 10' x 1"  R-6,5
4' x 8' ou 10' x 1 1/2"  R-9,8
4' x 8' ou 10' x 2"   R-12,8
Perméance à la vapeur: 1,5 perms métriques (0,03 perms impérial)
Les panneaux de fibre de bois

Panneau isolant en fibre de bois, améliore l'efficacité énergétique des maisons. Il protège contre le vent, la pluie et l'humidité. Ils ont déjà une membrane sur leurs surfaces, après la pose des panneaux, étendre sur les joints du ruban rouge.
bpexcel2
BP Excel II
Panneau isolant en fibre de bois, améliore l'efficacité énergétique des maisons. Il protège contre le vent, la pluie et l'humidité. Ils ont déjà une membrane sur leurs surfaces, après la pose des panneaux, étendre sur les joints du ruban rouge.
Disponible en format de:
4' x 9' x 1/2"   R-1.5
Résistance à la vapeur: 856 perms métriques (15 perms)
Faible perméance à l'air d'un maximum de 0,00 l/(s-m)
Panneaux isolation
De l'extérieur, un mur isolé avec des panneaux isolants de fibre de bois de style excel II.
  Conclusion

Dans tout les cas
C'est de placer une membrane pare-air efficace sur le panneau isolant (s'il n'en détient pas une) avant la mise en place du parement extérieur pour empêcher les infiltrations d'air.

Les panneaux de polyisocyanurate ont une faible perméance à la vapeur d'eau et peuvent agir comme par intempérie mais aussi comme pare-vapeur; si vous ajoutez un isolant de ce type, leur épaisseur devra dans de tels cas être calculée de façon à rencontrer la valeur isolante estimée pour les besoins du mur existant par rapport aux degrés-jours. Les panneaux isolants doivent dans ce cas être bien jointifs, puisque le ruban autocollant formant étanchéité à l'air sera du côté froid et pourrait être en contact avec l'air chaud dans le mur et l'air froid en extérieur.

Nouvelle construction
Plusieurs options s'offrent à vous pour l'isolation de votre maison avec les panneaux isolants puisque vous pouvez contrôler la construction de votre ossature murale et surtout de vous assurer d'avoir un excellent pare-vapeur du côté chaud du mur.

Rénovation
Avec un panneau à forte perméance à la vapeur, c'est à dire plus de 60 ng/Pa s-m ou 1 perms impérial, la vapeur d'eau pourra se diriger vers l'extérieur de la cavité murale, mais il faudra contrôler les entrées d'air, l'installation d'une membrane pare-air du type Tyvek ou Typar sur les panneaux isolants avant la mise en place du parement extérieur pour empêcher les infiltrations d'air est requis.

Avec un panneau à faible perméance à la vapeur, c'est à dire moins de 60 ng/Pa s-m ou 1 perms impériale, d'abord, la solution prudente consiste à éviter tout matériau de faible perméance à la vapeur d'eau du côté extérieur lorsque la fonction pare-vapeur du côté chaud du mur n'est pas efficace. Si vous ajouter un isolant de ce type, leur épaisseur devra dans de tels cas être calculée de façon à rencontrer la valeur isolante estimée pour les besoins du mur existant par rapport aux degrés-jours et de placer une membrane pare-air efficace sur le panneau isolant (s'il n'en détient pas une) à faible perméance à la vapeur avant la mise en place du parement extérieur pour empêcher les infiltrations d'air.

Règles pour une solution prudente!

Pour l'installation d'un isolant sur le côté extérieur de l'ossature murale, utiliser un panneau du type:
1. Utiliser des panneaux jointifs (pas une coupe au carré).
2. Perméance à la vapeur: plus de 60 ng/Pa s-m (1,74 perms impérial)
3. Calculez la valeur isolante estimée pour les besoins du mur existant par rapport aux degrés-jours.
4. Taux maximal de perméance à l'air: moins de 0,02 l/(s-m)
5. Placer une membrane pare-air efficace sur le panneau isolant (s'il n'en détient pas une)
6. Installer un ruban rouge autocollant formant étanchéité à l'air


  © 2006-2013 Truc Construction  |  Plan du site  |  Profil d'entreprise  |  Affichez-vous chez Truc Construction

Charpente

Chroniques

Coffrage

Comptoir

Estimation

Électricité

Escalier

Fenestration

Gestion

Gypse

Hypothèque

Isolation

Liens

Moulure

Peinture

Plancher

Plomberie

Revêtements

Terrain

Toiture

Ventilation

Vidéos Visionnez nos vidéos

Partager:

Courriel Contactez-nous

Nous espérons que vous éprouverez autant de plaisir et de satisfaction à réaliser votre rêve que nous en avons eus à vous transmettre notre passion!

---- Conditions d'utilisation ----
